Stahlschutzplanken mit B-Profil - Aufbauanleitung

Aufbauhinweise:

Die Aufbauanleitung können Sie für Leitplanken mit einer Pfostenhöhe von 51,5 cm sowie 75 cm gleichermaßen verwenden. Beim Aufbau einer Leitplanke mit Doppelplankung empfiehlt es sich zuerst die untere Planke auf die Pfosten aufzuschieben.


1. Kopfstücke mit Stahlschutzplanke verschrauben

Materialien je Seite:

  • 6 x M16 Muttern
  • 1 x Kopfstück
  • 6 x M16 Unterlegscheiben/li>
  • 6 x M16 Plankenschrauben

1.1 Ausrichtung der Einzelteile:

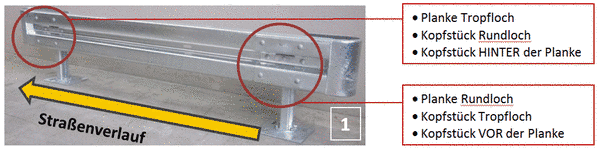

Das nach Straßenverlauf erste Kopfstück (mit Tropfloch!) muss vor die Leitplanke geschraubt werden. Das hintere Kopfstück (mit Rundloch!) hinter die Leitplanke. Die Stahlschutzplanke selber muss so ausgerichtet werden, dass sie rechts das Rundloch, und links das Tropfloch vorweist (siehe Abbildung 1).

Stahlschutzplanke Aufbauanleitung


1.2 Verschraubung:

Kopfstücke und Leitplanke müssen aufeinander gelegt werden. Zur Verschraubung werden die M16 Schrauben auf der Vorderseite eingesteckt. Unterlegscheiben hinter die Leitplanke setzen. Bei der Stoßverschraubung ist darauf zu achten, dass die Nase der Halbrundkopfschraube in der Spitze des Tropfloches platziert sein muss. Mittels Mutter alles festziehen.


2. Verschraubung des Pfostens mit Planke

Materialien je Pfosten:

  • 1 x M10 Unterlegscheibe
  • 1 x M10 Mutter
  • 1 x Decklasche
  • 1 x M10 Plankenschraube
  • 1 x Sigma Pfosten
  • 1 x Stützbügel

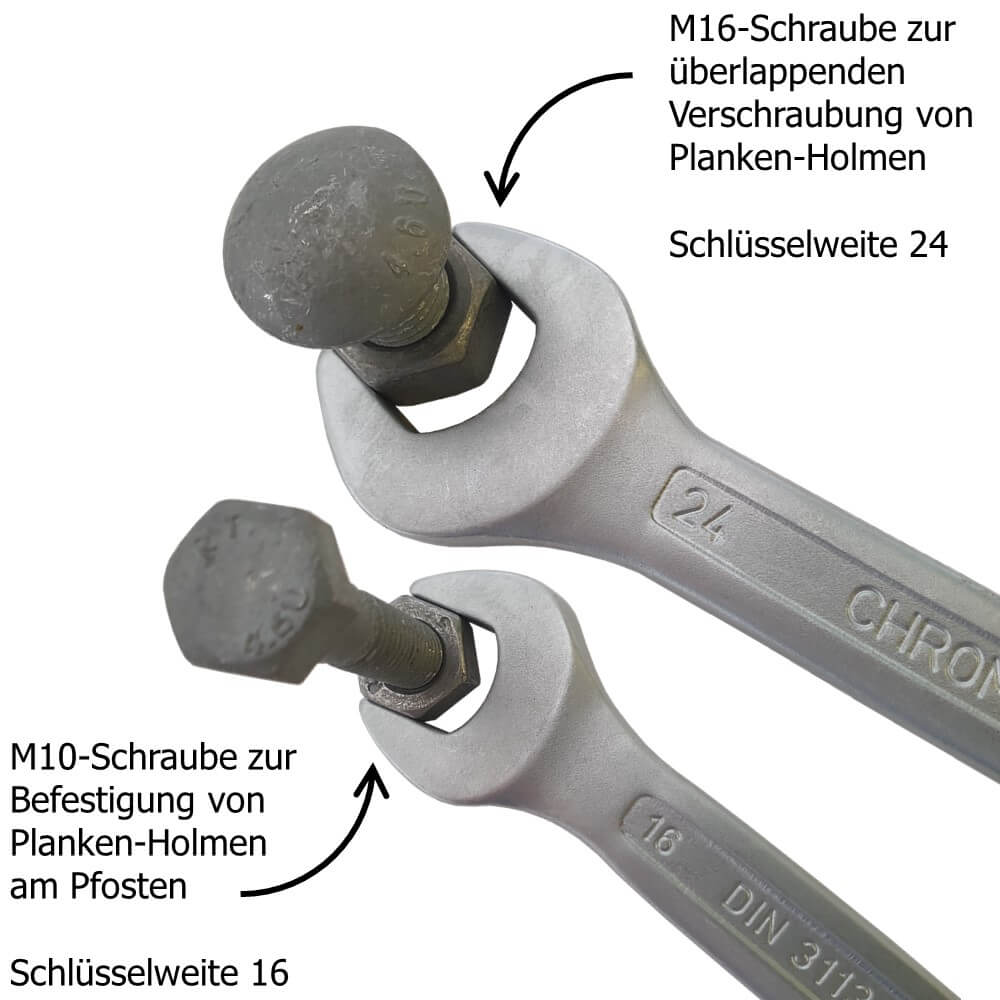

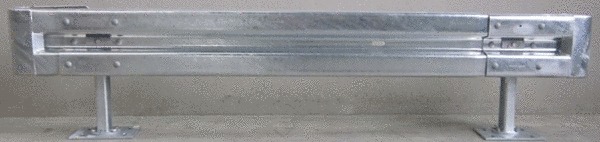

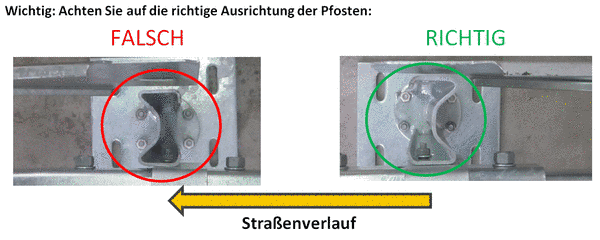

Decklasche auf die Vorderseite der Planke legen. M10 Schraube durchführen, sodass der Sechskantkopf außen auf der Decklasche aufliegt (Bild 2). Auf der Rückseite den Stützbügel aufschieben, mit den gebogenen Elementen nach vorne (Bild 3). Pfosten auf den Stützbügel auflegen (Bild 3). Gewünschte Höhe der Schutzplanke mithilfe des länglichen Bohrloches bestimmen. Unterlegscheibe aufstecken und Schraube mit der Mutter befestigen.

Aufbauanleitung Stahlschutzleitplanke

Leitplanken und Schutzplanken – Aufbauanleitung


3. Befestigung der Pfostenplatte

Material je Pfostenplatte:
• 1 x Verbundklebeanker-Set. Inhalt: 4 x M16 Gewindestange, 4 x M16 Mörtelpatrone, 4 x Unterlegscheibe, 4 x Mutter

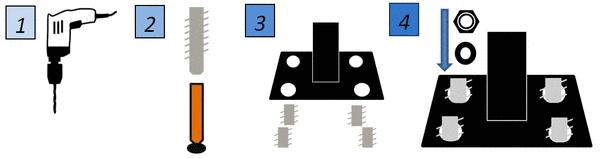

(1) In der Glaspatrone ist ein Mörtelgemisch enthalten. Je Pfosten 4 Löcher mit einem 18 mm ø in den Boden bohren, die 125 mm tief sind. Danach die Löcher gut vom Bohrstaub befreien, z. B. mit Druckluft.

(2) Die Patronen in die Löcher einsetzen. Mit dem mitgelieferten Bohrkronenaufsatz die Gewindestangen mit einem Bohrhammer in die Bohrlöcher eindrehen. Dabei werden die Mörtelpatronen zerstört und der Inhalt verbindet sich mit der Gewindestange. Aushärtung bei -5 °C = 240 Min, 0 °C = 45 Min, +10 °C = 20 Min und > 20 °C = 10 Min.

(3) Anschließend den Pfosten auf die aus dem Boden guckenden Gewindestangen stecken.

(4) Nun die Unterlegscheiben auflegen und mit den Muttern die Pfostenplatte festziehen.

Stahlschutzplanke Aufbauanleitung


4. Hinweise

Zeitbedarf mit 2 Personen ca. 30 Minuten + Aushärtezeit Mörtelpatrone
Je nach Set können Schrauben/Muttern/Unterlegscheiben übrig bleiben

Stahlschutzplanke Aufbauanleitung

Noch mehr Informationen über Leitplanken? Sehen Sie sich dazu unsere Videoanleitung oder den Infobereich an, oder wählen Sie die richtigen Leitplanken-Sets in unserem Stahlschutzplanken-Sortiment aus.
